Zepsus Tupla 20A 4-13V magneettikytkin

Zepsus Dual Magnetic Switch 20A on kaksoismagneettikytkin, joka on suunniteltu isoihin lennokeinhin, esim isoihin skaala-liidokeihin ja suihkukoneisiin ja muihin kahden erillisen virtalähteen malleihin. Kaksi kytkintä yhdessä laitteessa – aktivoidaan yhdestä pisteestä yhdellä magneetin liu'utuksella.

Kaksi kytkintä, yksi aktivointipiste

Suihkukoneissa ja isommissa RC-malleissa tarvitaan usein erilliset virtalinjat servoille (moottorin säätöyksikölle) ja vastaanottimelle. Zepsus Dual kytkee molemmat samanaikaisesti yhdestä pisteestä – ei enää kahta erillistä kytkintä eri puolilla runkoa.

Tyypillisiä käyttökohteita:

• ECU + vastaanotin (suihkukoneet ja turbiinikone)
• Kaksoisakku virtalinjojen redundanssiin
• Vastaanotin + mittakaavavalot
• Vastaanotin + savuyksikkö
• Erilliset 3S- ja 2S-akut eri järjestelmille

Magneettinen päälle/pois-kytkin

Asenna kytkin rungon sisäpuolelle ilmavirran ulkopuolelle ja aktivoi se liu'uttamalla magneettia merkityn alueen yli. Nopea ja siisti ratkaisu kentällä – ei pieniä kytkimiä eikä hankalien liittimien kytkemistä ennen lentoa.

Vikasietoisuus

Kytkin muistaa tilansa vähintään 10 sekunnin ajan, vaikka akkuyhteys katkeaisi hetkeksi. Tämä suojaa ECU:n ja vastaanottimen elektroniikkaa huonon akkuliitännän aiheuttamilta virtapiikeiltä – kriittinen ominaisuus suihkukoneen lennon aikana.

Tekniset tiedot

• Tulojännitealue: 4–13 V (1–3S LiPo/LiIon/LiFe tai 4–8S NiMH/NiCd)
• Jatkuva lähtövirta per kytkin: 20 A @ +25 °C
• Hetkellinen lähtövirta per kytkin: >40 A
• Jännitehäviö: 39 mV @ 20 A
• Valmiusvirta: 5 µA
• Liittimet: XT30
• Mitat: 46 × 48 × 8 mm
• Paino: 12,7 g
• Käyttölämpötila: −40 °C – +85 °C

Tuotantotestaus

Jokainen kytkin testataan 30 A:n virralla 30 sekunnin ajan. Valmiustilan kulutus ja visuaalinen laatu tarkistetaan ennen toimitusta.

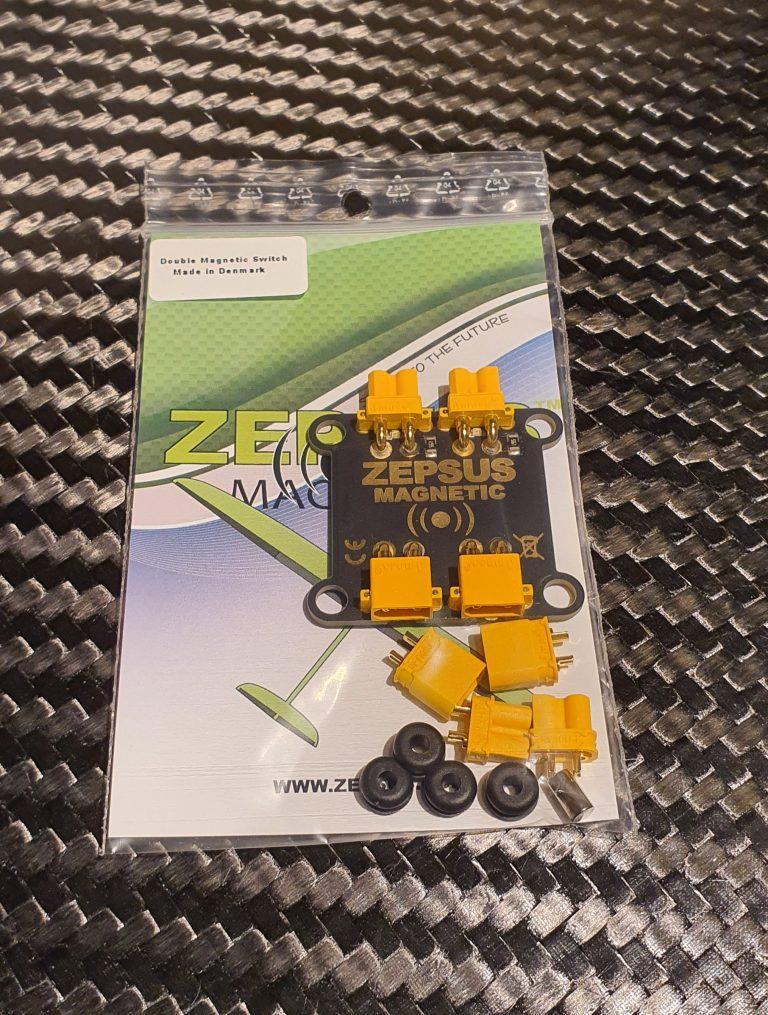

Pakkaukseen sisältyy

Zepsus Dual Magnetic Switch 20A, magneetti ja tarrat.
